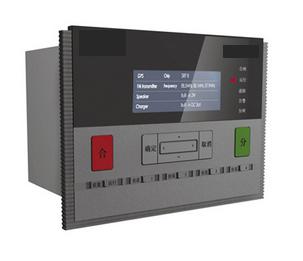

SYK微機保護裝置

· 友好的人機界面，LCD全中文顯示，可同時顯示接線圖、測量量、告警等信息。

· 具有高可靠性。元件采用工業級CMOS芯片，在機箱設計、電源設計、電路設計上總體考慮了電磁兼容性，具有較強的抗干擾能力。

· 強大的遠方裝置管理功能,通過上位機可實現遙控、遙信、 遙調、遙測等功能。

· 具有事件記錄功能。可同時保存30條SOE記錄，可記錄事件的發生時間、類型及動作值。并具有掉電不丟失功能。

· 完善的自檢體系，包括對RAM、FLASH、定值及測量通道系數的正常值的檢測。

· 裝置性價比高，體積小，特別適合于分散安裝在開關柜環網柜上。

· 裝置適用于10kV、6kV保護。

· 系列綜合微機保護裝置是集最新的應用電子技術、計算機技術、電力自動化技術、通信技術為一體的新一代變電站自動化產品。它具有保護、測量、控制、告警、通信等多種功能。是構成10kV/6kV智能化開關柜的核心保護監控元件。

1.概述

SYK系列是專門針對10kV/6kV電壓等級的線路和主設備開發的功能適用、性能穩定、使用維護簡單、抗干擾能力強、具有高性價比的綜合微機保護裝置，由于它體積小，接線簡單，特別適合于安裝在開關柜或環網柜上。

2.特點：

· ●友好的人機界面，LCD全中文顯示，可同時顯示接線圖、測量量、告警等信息。

· ●具有高可靠性。元件采用工業級CMOS芯片，在機箱設計、電源設計、電路設計上總體考慮了電磁兼容性，具有較強的抗干擾能力。

· ●強大的遠方裝置管理功能,通過上位機可實現遙控、遙信、 遙調、遙測等功能。

· ●具有事件記錄功能?？赏瑫r(shí)保存30條SOE記錄，可記錄事件的發生時間、類型及動作值。并具有掉電不丟失功能。

· ●完善的自檢體系，包括對RAM、FLASH、定值及測量通道系數的正常值的檢測。

· ●裝置性價比高，體積小，特別適合于分散安裝在開關柜環網柜上。

· ●裝置適用于10kV、6kV保護。

 3.功能

· 3.1 ●保護功能

· SYK系列可實現多種保護功能，如：三段式電流保護，反時限過流保護，零序過電流保護，負序過流保護，低電壓保護，過電壓保護，過負荷保護，備自投，備自復，后加速，溫度保護，瓦斯保護，接地告警，控制回路斷線告警，零序過壓告警，PT 斷線報警，三相一次重合閘，低頻減載等。

· 3.2 ●控制功能

· 可以通過上位機遙控操作各類可控開關設備，如斷路器的分合閘操作等。

· 3.3 ●測量功能

· 全部電量的測量采用交流采樣獲得，采樣元件采用精密電壓電流傳感器，體積小，重量輕，精度高，可以測量回路的相電壓(Ua、Ub、Uc)或線電壓(Uab、Ubc、Uca)，測量電流(Ia、Ic)保護電流(IaB、IbB、IcB)，零序電壓(U0)，零序電流(I 0)，有功功率(P)，無功功率(Q)，有功電度(積分電度APh)、無功電度(積分電度AQh)。可以根據需要整定CT、PT變比，直接顯示一次、二次實際值。

· 3.4 ●開入量檢測功能

· SYK系列具有最多12路開入量輸入端，并將其狀態量上傳，均可根據用戶需要設定。

· 3.5 ●遠方管理功能

· SYK系列具有RS485通信接口，以太網通訊接口,各功能單元可與主控計算機(或通訊管理機)進行通訊，從而實現信息的遠方傳送和交換。通過主控計算機(或通訊管理機)還可實現對保護裝置定值的遠方查詢、整定功能以及對裝置的遠方控制功能。

· 3.6 ●事件記錄功能

· SYK系列具有30個事件記錄功能，可自動記錄事件的發生時間、類型。其時間記錄的分辨率小于2 毫秒，并且具有掉電不丟失功能。

· 3.7 ●保護SOE記錄功能

· SYK系列設置了SOE記錄功能，可顯示保護的動作類型、動作值、動作時間，使用戶一目了然。
